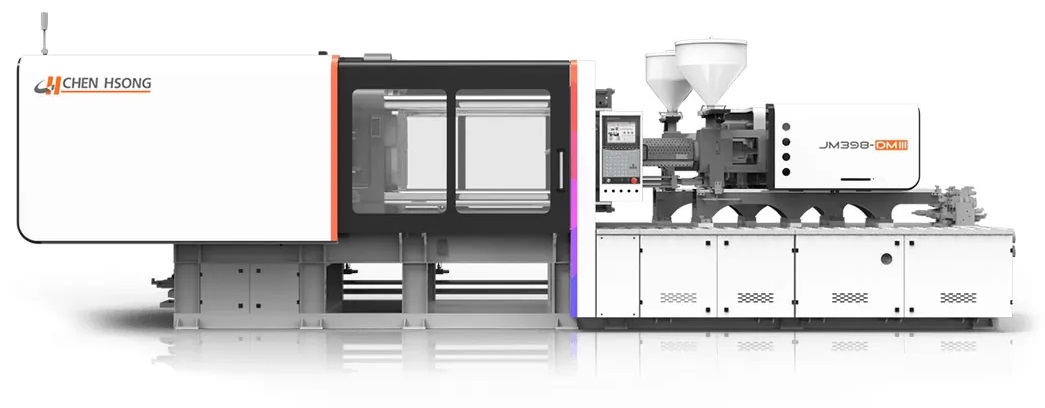

JETMASTER DM series – серия двухкомпонентных термопластавтоматов, с двумя независимыми пропорциональными системами подачи и системами регулирования давления, которые управляют двумя независимыми узлами впрыска, что повышает надежность и улучшает качество продукции. Поворотная плита, управляемая сервомотором с гидравлическим штифтом обеспечивает высокую точность работы и позиционирования. При вращении, поворотная плита полностью изолирована от подвижной плиты, обеспечивая таким образом максимальную безопасность операций и пресс-формы.

Узел впрыска
• Азотированный шнек и цилиндр
• 10 уровней скорости впрыска, давления впрыска и поддержания давления
• 10 уровней скорости пластикации и давления
• Защита от холодного старта и автоматический предварительный нагрев
• Настройка обратного давления
• Автоматическое обнаружение закупорки

Узел смыкания
• Оптимизированный пятиступенчатый коленорычажный механизм
• Защита от низкого давления пресс-формы предотвращает повреждения
• 5 уровней скорости смыкания и контроля давления
• Два независимых гидравлических выталкивателя
• Автоматическая регулировка пресс-формы
• Система смазки высокого давления с фиксированным дозированием
• Разъем для устройства охлаждения пресс-формы

Каталог - Термопластавтомат JETMASTER DM







   Открыть каталог

При покупке оборудования для литья пластмасс действуют специальные акции! Вы можете ознакомиться с ними в разделе Специальные предложения.

Основные характеристики

Модель Вес впрыска(грамм) Высота пресс-формы(min-max) Раст. между колоннами (мм) Раст. между плитами(мм) Усилие смыкания (тонн)
JM168-DM 150/73 150-440 700X425 840 168
JM268-DM 305/150 200-510 925X460 990 268
JM268-DM 449/203 200-570 1020X645 1120 368



Стандартная комплектация термопластавтомата включает:

  • Контроллер Ai-02
  • Регулятор обратного давления
  • Высокоэффективный перепускной фильтр для очистки масла в гидравлической системе ТПА
  • Внешний масляный фильтр, обеспечивающий максимальное удобство замены и снятия
  • Один клапан сдува
  • Управление одним гидравлическим знаком
  • Регулятор положения, оснащенный высокоточными потенциометрами
  • Высокоточный пропорциональный клапан давления и расхода с устройством обратной связи для контроля параметров рабочей жидкости в замкнутом гидравлическом контуре
  • Измерительный преобразователь давления в гидравлической системе термопластавтомата
  • Качественные детали гидравлической системы ТПА от известных производителей, включая Bosch Rexroth® и др.
  • Прочные гидравлические шланги высокого давления от известных мировых производителей
  • Монтажные отверстия, соответствующие стандарту EUROMAP
  • Комплект виброопор
  • Комплект уплотнений
  • 2 масляных фильтра
  • Комплект нагревателей
  • Удлиненное сопло
  • Обратный клапан наконечника шнека
  • Мин. комплект необходимого инструмента
  • Термопары
  • Контактор, предохранители
  • Смазка
  • Шприц для смазывания
  • Прижимные струбцины для крепления пресс-форм
  • Ящик для инструмента
  • Инструкция по эксплуатации термопластавтомата
В дополнительную комплектацию входит:

  • Контролер B&R (Австрия) или Ai-12
  • Ленточные керамические нагреватели
  • Датчик температуры внутри сопла
  • Защитный кожух сопла
  • Защитный кожух цилиндра
  • Датчик температуры масла в гидравлической системе ТПА
  • Устройство предварительного нагрева масла в гидравлической системе ТПА
  • Стандартные Т-образные пазы
  • Выталкиватель, соответствующий стандарту EUROMAP
  • Разъем для подключения робота, соответствующий стандарту EUROMAP 12 или 67
  • Выключатели аварийной остановки для обеих дверей ТПА
  • Электрощит оборудования, соответствующий стандартам безопасности СЕ
  • Датчик уровня масла в гидравлической системе термопластавтомата (в дополнительную комплектацию входит соответствующий сигнал тревоги)
  • Высокоточный пропорциональный клапан давления и расхода для узла смыкания
  • Бесконтактное реле включения нагрева
  • Гидравлическая защита дверей ТПА
  • Страховочные цепи, для связки шлангов высокого давления
  • Трехцветная сигнальная лампа
  • Электронный контроль противодавления
  • Дополнительные клапаны сдува
  • Установка серводвигателя на узел пластификации ТПА
  • Управление знаками
  • Электроклапан контроля воды охлаждения масла
  • Установка картридера флеш-носителя для контролера Ai-12
  • Бронированный шнек и цилиндр
  • Ротаметр
  • Увеличение мощности моторов
  • Увеличенное расстояние между плит
