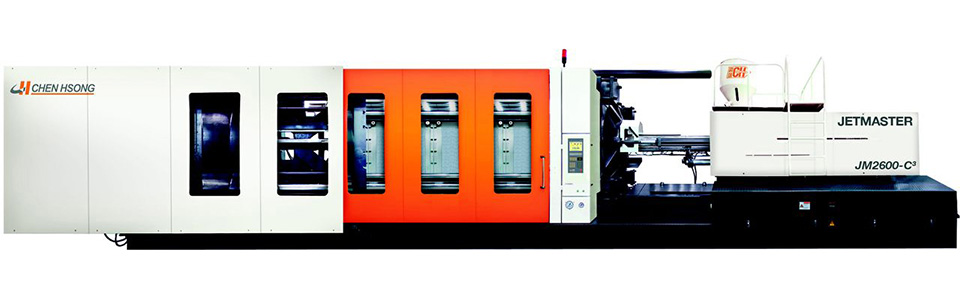

Энергосберегающий термопластавтомат серии Jetmaster C³ является ведущей производственной разработкой, запущенной в производство в 2007 году. Объединяет в себе 50-летний опыт компании Chen Hsong в машиностроительном конструировании с не имеющим себе аналога энергосберегающей VDP-технологией (насос с переменным объемом), которая в дальнейшем была отлажена и оптимизирована ведущими мировыми специалистами в области гидравлики в высокоэффективную и высокоточную модель ТПА.

По сравнению с обычным насосом фиксированного объема, c VDP технологией отсутствует потеря электроэнергии, расходуемой на поток чрезмерного количества рабочей жидкости, экономия достигает 30-50%. К другим преимуществам VDP технологии относится значительное снижение тепловыделения в гидросистеме термопластавтомата, что приводит к сокращению ресурсов для охлаждения системы на 30% и более.

Новый энергоемкий узел впрыска термопластавтомата оснащен высокоскоростной технологией впрыска и специально спроектированным шнеком, что существенно повышает качество готовых изделий, значительно сокращая при этом время цикла литья.

Оптимизированная конструкция неподвижной и подвижной плиты максимально увеличивает расстояние между колоннами, при этом обеспечивая превосходную точность.

Каталог - Термопластавтомат JETMASTER C3







   Открыть каталог

При покупке оборудования для литья пластмасс действуют специальные акции! Вы можете ознакомиться с ними в разделе Специальные предложения.

Основные характеристики

Модель Вес впрыска, шнек В (гр) Высота пресс-формы(min-max) Раст. между колоннами (мм) Раст. между плитами(мм) Усилие смыкания (тонн)
JM650C³ 2488 350-910 900X900 1830 650
JM800C³ 3191 400-1075 1000X1000 2100 800
JM1000C³ 4546 450-1200 1100X1100 2350 1000
JM1200C³ 6242 500-1300 1250X1250 2620 1200
JM1400C³ 7936 650-1450 1450X1350 2950 1400
JM1600C³ 9914 700-1600 1500X1500 3200 1600
JM1850C³ 9914 750-1650 1650X1500 3300 1850
JM2000C³ 12193 900-1800 1800X1600 3500 2000
JM2200C³ 12193 900-1800 1800X1600 3500 2200
JM2600C³ 16229 950-1850 1910X1760 3750 2600
JM3000C³ 21069 1000-2000 1900X1750 4000 3000



Стандартная комплектация термопластавтомата включает:

  • Контроллер Ai-02
  • Регулятор обратного давления
  • Высокоэффективный перепускной фильтр для очистки масла в гидравлической системе ТПА
  • Внешний масляный фильтр, обеспечивающий максимальное удобство замены и снятия
  • Один клапан сдува
  • Управление одним гидравлическим знаком
  • Гидравлическая защита дверей ТПА
  • Регулятор положения, оснащенный высокоточными потенциометрами
  • Высокоточный пропорциональный клапан давления и расхода с устройством обратной связи для контроля параметров рабочей жидкости в замкнутом гидравлическом контуре
  • Измерительный преобразователь давления в гидравлической системе термопластавтомата
  • Качественные детали гидравлической системы ТПА от известных производителей, включая Bosch Rexroth® и др.
  • Прочные гидравлические шланги высокого давления от известных мировых производителей
  • Монтажные отверстия, соответствующие стандарту EUROMAP
  • Комплект виброопор
  • Комплект уплотнений
  • 2 масляных фильтра
  • Комплект нагревателей
  • Удлиненное сопло
  • Обратный клапан наконечника шнека
  • Мин. комплект необходимого инструмента
  • Термопары
  • Контактор, предохранители
  • Смазка
  • Шприц для смазывания
  • Прижимные струбцины для крепления пресс-форм
  • Ящик для инструмента
  • Инструкция по эксплуатации термопластавтомата
В дополнительную комплектацию входит:

  • Контролер B&R (Австрия) или Ai-12
  • Ленточные керамические нагреватели
  • Датчик температуры внутри сопла
  • Защитный кожух сопла
  • Защитный кожух цилиндра
  • Датчик температуры масла в гидравлической системе ТПА
  • Устройство предварительного нагрева масла в гидравлической системе ТПА
  • Стандартные Т-образные пазы
  • Выталкиватель, соответствующий стандарту EUROMAP
  • Разъем для подключения робота, соответствующий стандарту EUROMAP 12 или 67
  • Выключатели аварийной остановки для обеих дверей ТПА
  • Электрощит оборудования, соответствующий стандартам безопасности СЕ
  • Датчик уровня масла в гидравлической системе термопластавтомата (в дополнительную комплектацию входит соответствующий сигнал тревоги)
  • Высокоточный пропорциональный клапан давления и расхода для узла смыкания
  • Бесконтактное реле включения нагрева
  • Страховочные цепи, для связки шлангов высокого давления
  • Трехцветная сигнальная лампа
  • Электронный контроль противодавления
  • Дополнительные клапаны сдува
  • Установка серводвигателя на узел пластификации ТПА
  • Управление знаками
  • Электроклапан контроля воды охлаждения масла
  • Установка картридера флеш-носителя для контролера Ai-12
  • Бронированный шнек и цилиндр
  • Ротаметр
  • Увеличение мощности моторов
  • Увеличенное расстояние между плит
